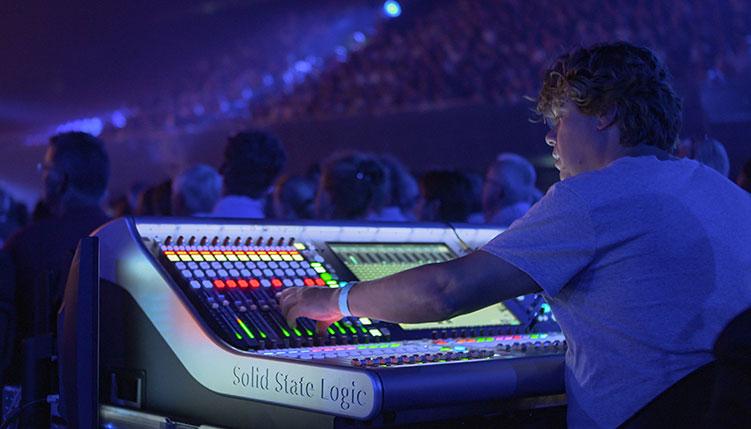

SSL en directo

La clave de una buena superficie de control es tener una visión clara de todo lo que ocurre en tu entorno de audio y encontrar exactamente el control que necesitas al alcance de la mano cuando lo necesitas. La obsesión de SSL por la ergonomía y el flujo de trabajo ha dado como resultado una disposición inteligente, elegante y cómoda. Todas las funciones más utilizadas están cuidadosamente dispuestas de modo que se encuentren al alcance de la mano, allí donde las manos se colocan de forma natural sobre la consola. Se ofrece una gran cantidad de información visual gracias al uso cuidadosamente estudiado de la tecnología de cambio de color, que no fatigará al usuario durante largos periodos de trabajo. La superficie de control SSL Live ofrece una combinación genuinamente intuitiva de pantalla táctil gestual y control por hardware, además de toda una serie de características innovadoras diseñadas para optimizar el flujo de trabajo.

La potencia de las consolas SSL Live proviene de nuestra nueva plataforma «Tempest», desarrollada específicamente para satisfacer las exigencias de la producción en directo. Por supuesto, estamos muy orgullosos de nuestra nueva e inteligente tecnología de procesamiento, pero en SSL siempre nos centramos en lo que realmente importa: que tú tengas la capacidad de hacer bien tu trabajo. Live aprovecha la potencia de Tempest de una manera sensatamente flexible para permitirte equilibrar la asignación de recursos entre el procesamiento de la señal y la arquitectura de la consola, adaptándola a cada proyecto. Gracias a la flexibilidad intrínseca de nuestro enfoque, independientemente de cómo la configures, cuando compares las cifras, Live te ofrece más entradas y salidas, más canales, grupos de stems, auxiliares, VCA y masters, más herramientas de procesamiento y más potencia de procesamiento de señal que muchas consolas con precios mucho más elevados.

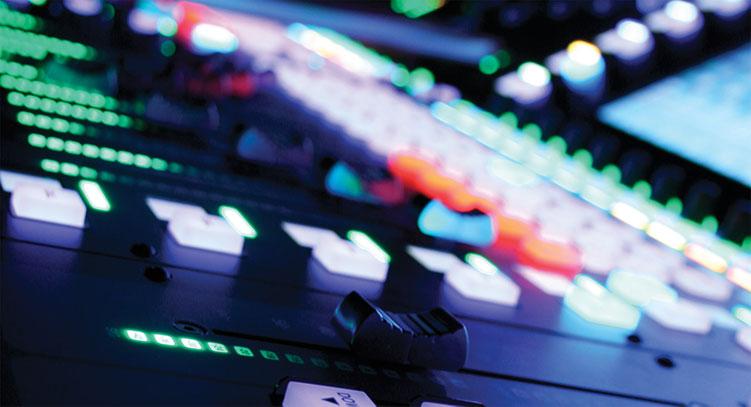

Las consolas Live cuentan con la tecnología Tempest, una nueva plataforma de audio digital de cuarta generación desarrollada específicamente para satisfacer los exigentes requisitos del entorno en directo. Aprovechando los conocimientos adquiridos a lo largo de más de 25 años de desarrollo de consolas digitales, Tempest es un proyecto creado desde cero. Todo el código heredado —la clave de la excelencia sonora de las generaciones anteriores de consolas digitales SSL— se ha reescrito en los lenguajes de programación más recientes. El motor de procesamiento de señal de alta capacidad que constituye el corazón de Tempest utiliza la tecnología patentada Optimal Core Processing (OCP) de SSL para ofrecer un rendimiento altamente eficiente y fiable con una latencia mínima. Tempest proporciona toda la potencia necesaria para dotar a Live de la arquitectura de mezclador, la potencia de procesamiento y la conectividad necesarias para gestionar eventos a gran escala. El motor de procesamiento de señal de SSL Live está totalmente integrado en la superficie de control.

La superficie de control SSL Live aplica décadas de experiencia en diseño a las exigencias específicas de la producción de sonido en directo. El resultado es un diseño sencillo, intuitivo y ergonómicamente eficiente, con un conjunto de funciones únicas que permiten al operador mantener el control total en todo momento. El sistema te permite combinar a tu gusto el uso de la pantalla táctil y los controles físicos para trabajar como más te convenga.

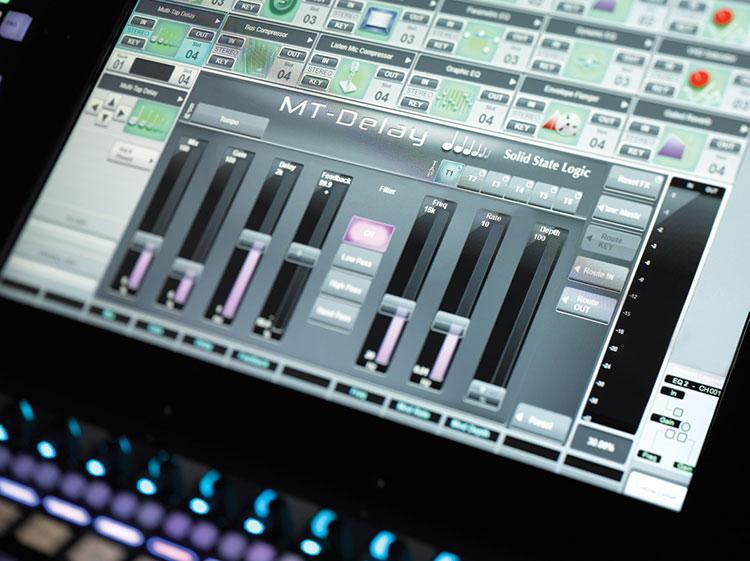

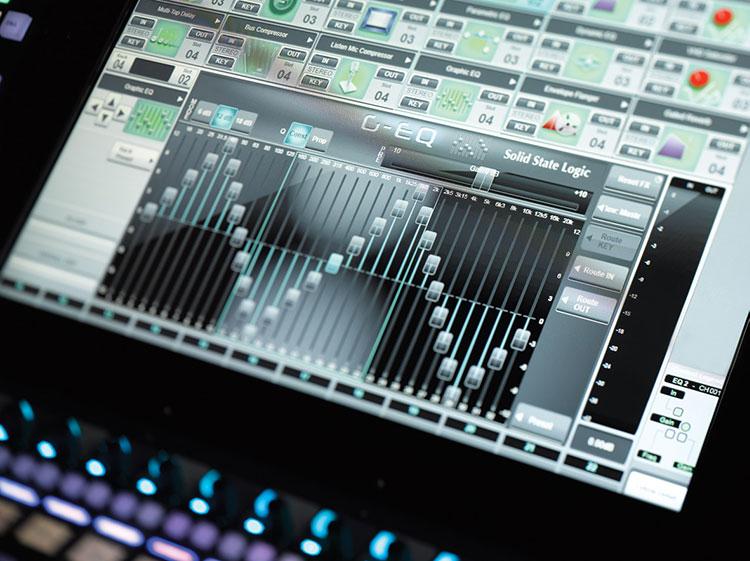

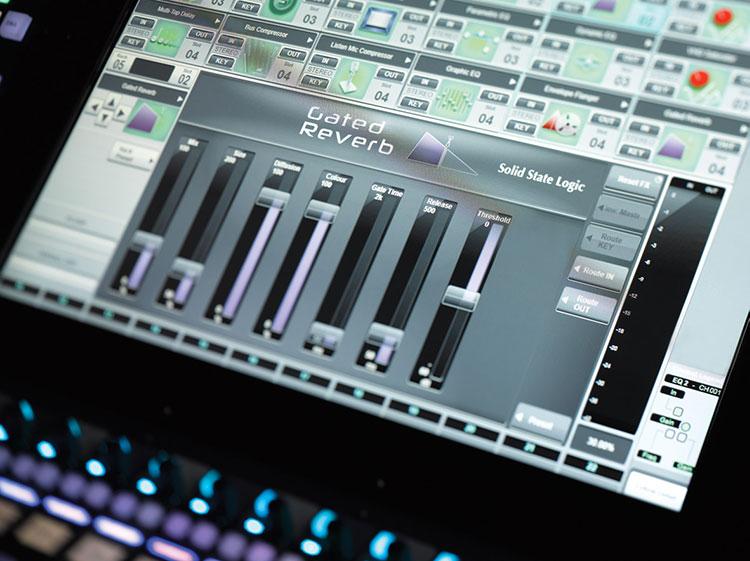

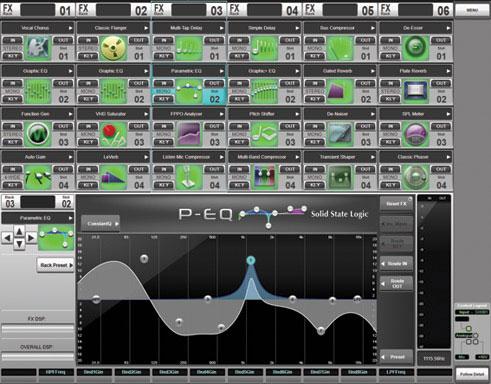

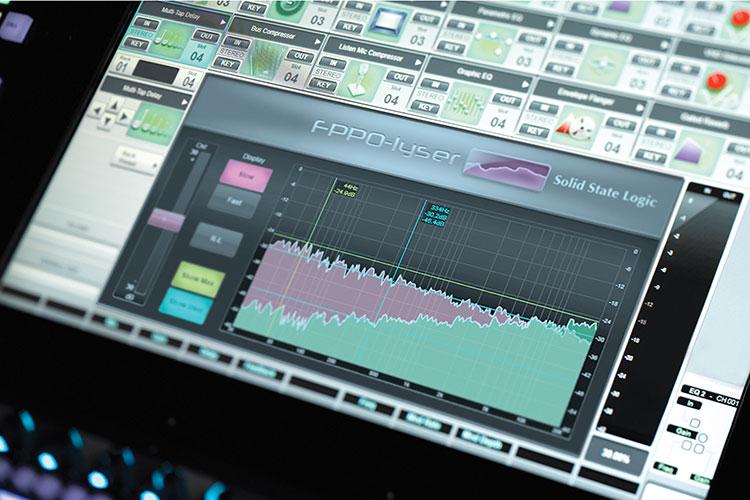

Una única pantalla multitáctil de 19 pulgadas, muy luminosa y de alta resolución, constituye el corazón de la consola y puede utilizarse para la configuración del sistema y de las entradas/salidas, la creación de diseños de superficie mediante el Gestor de capas, la interfaz de automatización, el rack de efectos y dos vistas diferentes del proyecto: la vista de canales y la vista general de la consola.

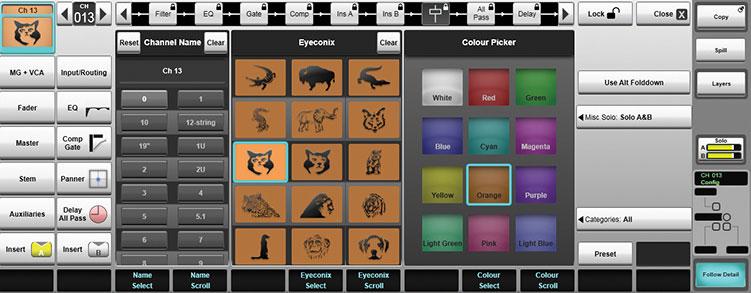

La vista de canal ofrece una visión general clara y organizada de forma lógica, así como una interfaz con información detallada sobre los canales. Esta interfaz gráfica de usuario se corresponde con los faders del panel de faders y permite acceder mediante toque a todas las funciones de ruta. Las pantallas SSL Eyeconix garantizan una identificación inmediata de los canales. Los medidores se pueden ampliar para obtener una vista a gran escala. Al pulsar dos veces sobre canales individuales se abren interfaces gráficas detalladas que ofrecen una configuración intuitiva y un control multigestual para un menú de operaciones que incluye: asignaciones de enrutamiento, VCA, auxiliares, grupos de stems, ecualización, dinámica, el filtro de paso todo y panoramización. Live permite cambiar el orden de procesamiento de la ruta y la arquitectura de buses sobre la marcha mediante sencillas acciones de arrastrar y soltar.

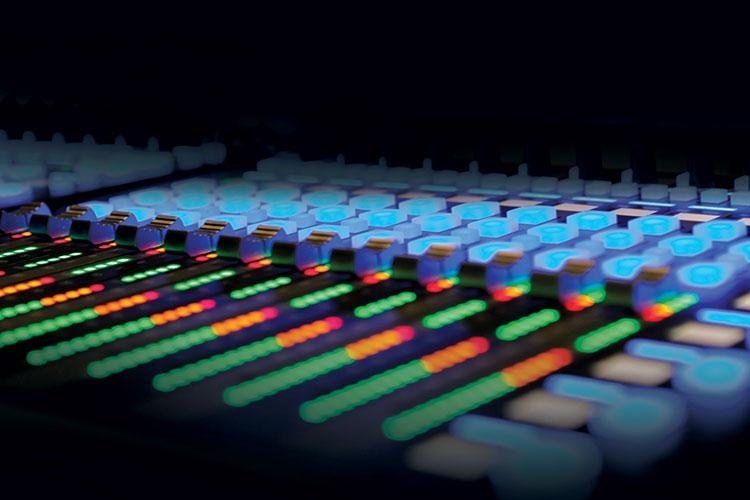

Las indicaciones visuales que recibe el operador desde una consola son fundamentales, y Live hace un uso magnífico del color. Dentro de las bandas de faders se utiliza una única tira LED de gran tamaño para identificar y organizar el tipo de ruta de señal (VCA, Aux, etc.) o el grupo de instrumentos (batería, voces, etc.) asignado al fader. El operador puede definir libremente los colores utilizados. Los controles diseñados para la edición de parámetros (niveles de envío auxiliar, parámetros de ecualización y efectos, etc.) en pantalla y en los Quick Controls también utilizan una codificación por colores definible por el usuario. Lo que se seleccione en las pantallas táctiles y en los distintos conjuntos de hardware de control de edición se puede configurar para que siempre se sincronicen entre sí.

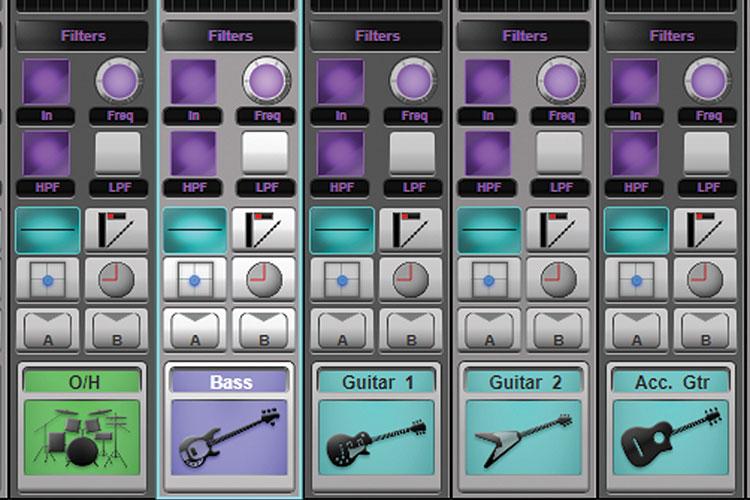

En una consola con bancos y funciones de selección de página, la rapidez en la identificación de los canales puede marcar la diferencia entre la confusión y la excelencia. La exclusiva pantalla Eyeconix de SSL permite mostrar imágenes de mapa de bits para cada canal, lo que reduce considerablemente el tiempo necesario para identificar y acceder a los controles deseados.

La arquitectura de canales SSL Live es fácil de configurar y extremadamente flexible. Los canales cuentan con su propia potencia de procesamiento dedicada y pueden funcionar con procesamiento completo o sin procesamiento, consumiendo así menos recursos. Los canales «full» cuentan con un conjunto inigualable de herramientas de procesamiento que incluye filtros de paso alto y bajo, un ecualizador paramétrico de cuatro bandas que conserva el legendario carácter tonal de SSL (conmutable entre Legacy o Q constante), un compresor con un nuevo efecto de «calidez» de válvulas, expansor/puerta, retardo, panoramización y filtro de paso todo. Hay dos puntos de inserción. Los canales «dry» no tienen herramientas de procesamiento, cuentan con dos inserciones y consumen menos potencia de procesamiento. El panel de configuración de canales de la pantalla táctil hace que la configuración y el enrutamiento sean rápidos e intuitivos. Los canales pueden ser mono, estéreo, LCR, 4.0 o 5.1 y hay opciones de reducción configurables.

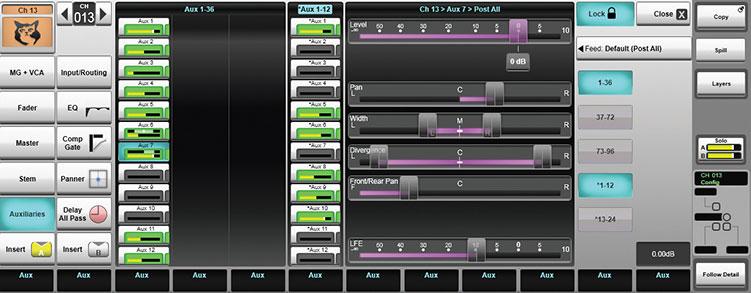

Las consolas SSL Live introducen un nuevo tipo de ruta de señal que no se encuentra en otras consolas de directo y que hemos denominado «Stem Group». Funciona de manera similar a un subgrupo tradicional; sin embargo, un Stem Group cuenta con un conjunto de funciones ampliado que lo convierte en una herramienta enormemente potente. Un Stem Group es un tipo único de bus de mezcla híbrido que toma las funciones clave de un subgrupo, una entrada, un auxiliar y una matriz, y las integra en una herramienta extremadamente potente. Los Stem Groups ofrecen opciones de enrutamiento increíblemente flexibles dentro del motor de mezcla que no se encuentran en ninguna otra consola en directo. Al igual que con todos los demás tipos de ruta, se pueden configurar en mono, estéreo, LCR, 4.0 o 5.1. Hay disponibles versiones tanto completas como «dry». Los Stem Groups ofrecen formas verdaderamente nuevas y potentes de enfocar la mezcla y proporcionan soluciones flexibles para gestionar tu entorno creativo.

Una característica exclusiva de Live es la posibilidad de cambiar en tiempo real el orden de los bloques de procesamiento de la ruta de señal para canales, grupos de stems, masters, etc. Una sencilla interfaz de usuario basada en «deslizar bloques» en la pantalla táctil principal permite arrastrar y soltar elementos en cualquier punto de la ruta de señal, lo que ofrece una flexibilidad absoluta.

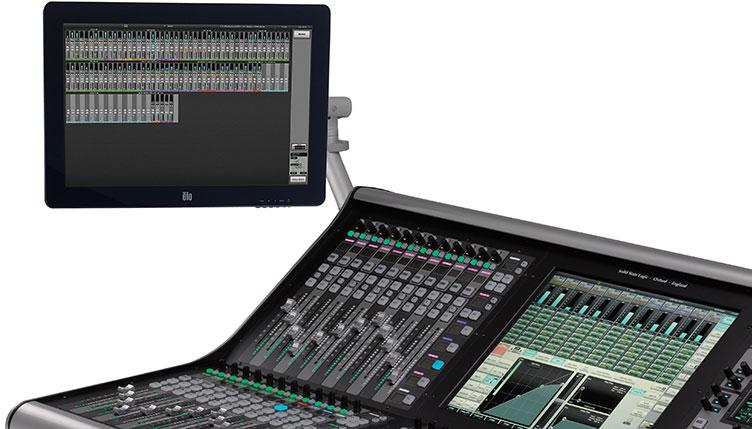

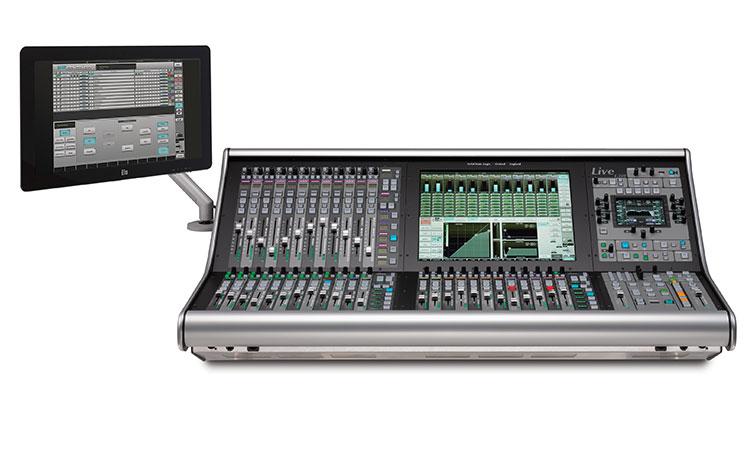

Los brazos articulados pueden montarse en uno o ambos lados de la consola. Los brazos pueden configurarse como soportes para pantallas o como bandejas para ordenadores portátiles o accesorios. Las pantallas externas pueden conectarse directamente a la consola para mostrar la pantalla de resumen de la consola o la pantalla de automatización. También es posible montar pantallas conectadas a ordenadores externos que ejecuten SOLSA.

Los Fader Tiles se pueden configurar libremente para controlar cualquier ruta de señal, con un código de colores claro y brillante. Los usuarios pueden distribuir los tipos de canales o rutas por toda la consola para adaptarlos con precisión a su propio flujo de trabajo. Los Fader Tiles son independientes. Cada Tile cuenta con 12 tiras de faders, con cinco capas de cinco bancos, lo que ofrece hasta 25 bancos de 12 faders por Tile. Las teclas de capa y banco, con pantallas LCD, permiten una navegación rápida por capas y bancos. Cada tira incluye un fader motorizado táctil de 100 mm, botones de Solo, Mute, Query y Select, una pantalla LCD individual y un conjunto de controles rápidos. Junto a cada fader de canal hay un medidor de nivel de 14 segmentos y medidores independientes de puerta y compresión. Un conjunto de botones de menú permite seleccionar diversos aspectos de la funcionalidad del Tile, incluyendo «Swap», que permite configurar cualquier banco como un conjunto de tiras «Home». Una tecla «Screen» asigna todo el Tile como controles para la vista del mezclador en pantalla, de modo que cualquier Fader Tile puede utilizarse como maestro.

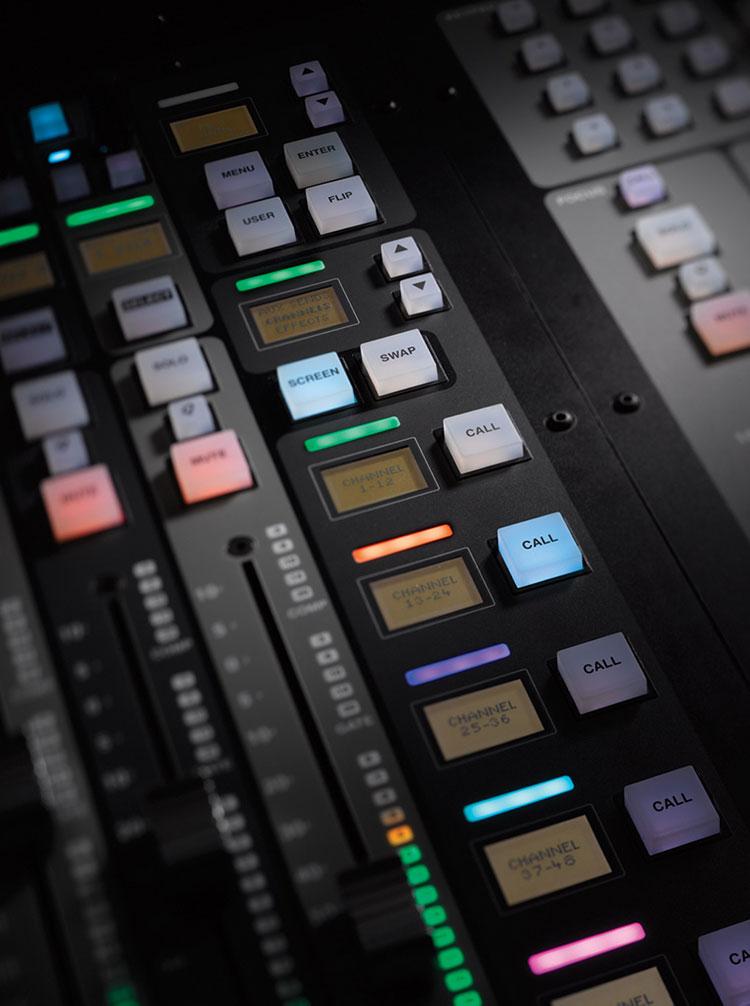

SSL lleva más de 20 años incorporando una disposición de canales y una navegación basadas en capas y bancos en nuestras consolas digitales para radiodifusión, música y posproducción. La interfaz SSL Live es elegante y flexible, y ofrece un espacio de trabajo altamente personalizable que mantiene organizados y accesibles incluso los proyectos a gran escala. Cada mosaico de fader puede mostrar hasta cinco capas desplazables. Cada capa tiene hasta 5 bancos verticales, y cada banco cuenta con un botón de llamada dedicado (las capas y los bancos están codificados por colores y pueden incluir texto personalizado para identificarlos). Los canales se pueden organizar en cualquier orden y en cualquier lugar dentro de esta estructura.

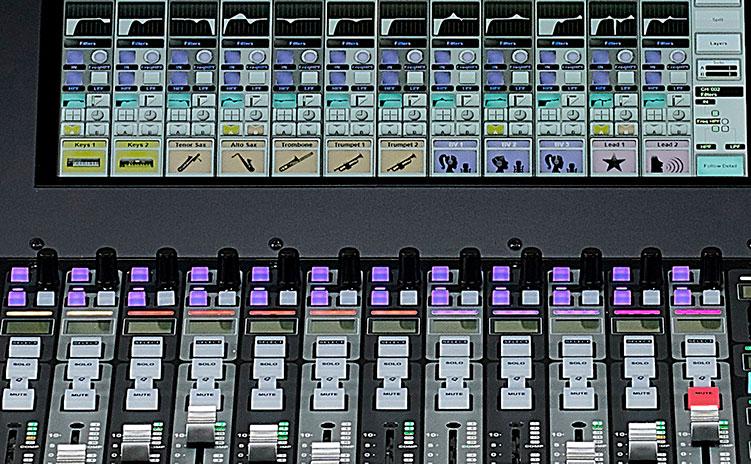

En su borde superior, cada mosaico de fader cuenta con una fila de doce «controles rápidos» (un control de pulsación/selección y tres botones). Los controles rápidos se pueden asignar al mismo parámetro único para todos los canales de la consola (por ejemplo, la sección de entrada, los auxiliares, etc.) utilizando los controles del Fader Tile o desde la pantalla táctil en la vista de canal. Alternativamente, toda la fila de controles rápidos del Fader Tile situada debajo de la pantalla táctil se puede utilizar en el modo «Follow Detail» como controles de parámetros individuales para ecualización, dinámica o efectos, etc. Las funciones giratorias de los controles rápidos se pueden transferir a los faders.

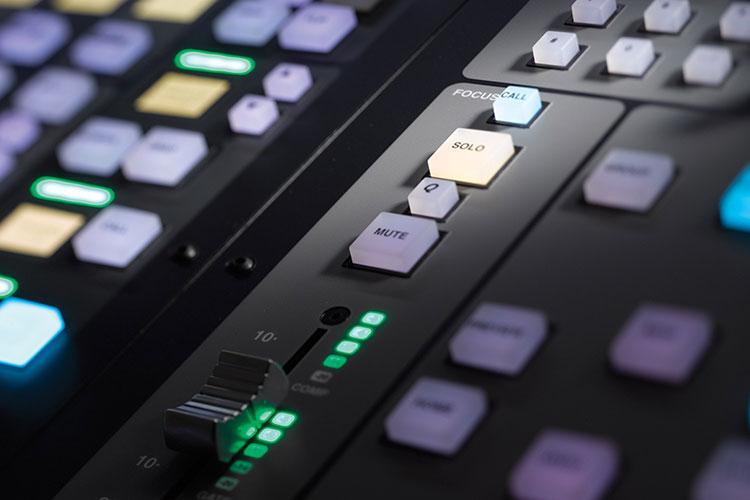

Tanto el panel de control de canales como el fader de enfoque del panel maestro siguen el canal seleccionado y se combinan eficazmente para formar un «canal de enfoque». El fader de enfoque coloca una banda de fader completa en una posición ergonómica óptima en la consola para proporcionar el medio más rápido posible de abordar problemas con cualquier canal seleccionado. El panel de control de canales ofrece su propia combinación independiente de pantalla táctil multigestual y control por hardware. Proporciona una forma optimizada de asignar todos los parámetros de un procesador específico en un canal seleccionado a un conjunto de controles de hardware con los que los usuarios de consolas analógicas se sentirán inmediatamente familiarizados.

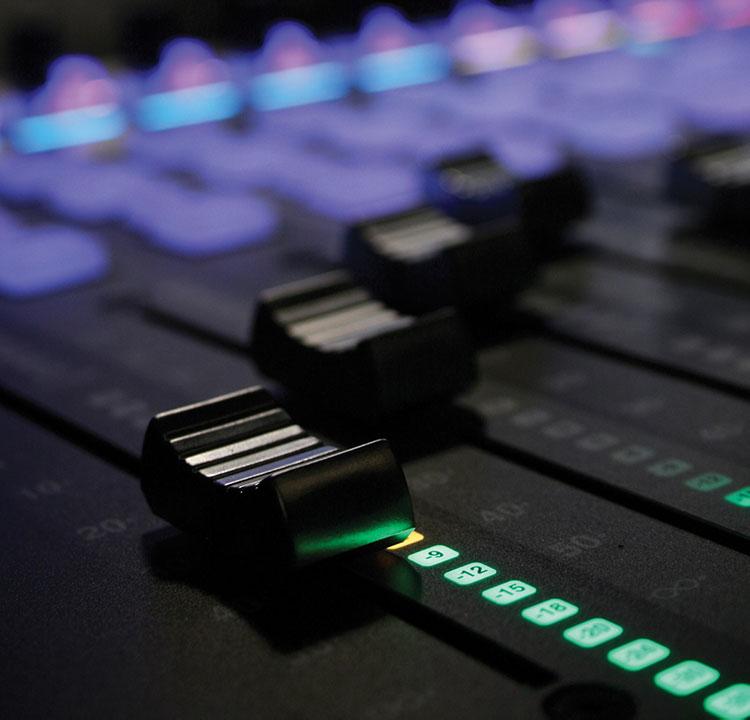

Las herramientas esenciales de la mesa de mezclas en directo están disponibles en abundancia. Cualquier fader puede asignarse a un VCA. Los grupos de silenciamiento cuentan con un conjunto de botones específico en el panel maestro. Cualquier canal puede asignarse a un VCA o a un grupo de silenciamiento desde el menú de asignación de canales de la pantalla táctil. El fader principal, también situado en el panel maestro, cuenta con sus propios indicadores de nivel, botones de solo/silenciamiento y consulta, y puede asignarse a cualquier canal, grupo de stems, auxiliar, VCA, salida maestra, solo o matriz.

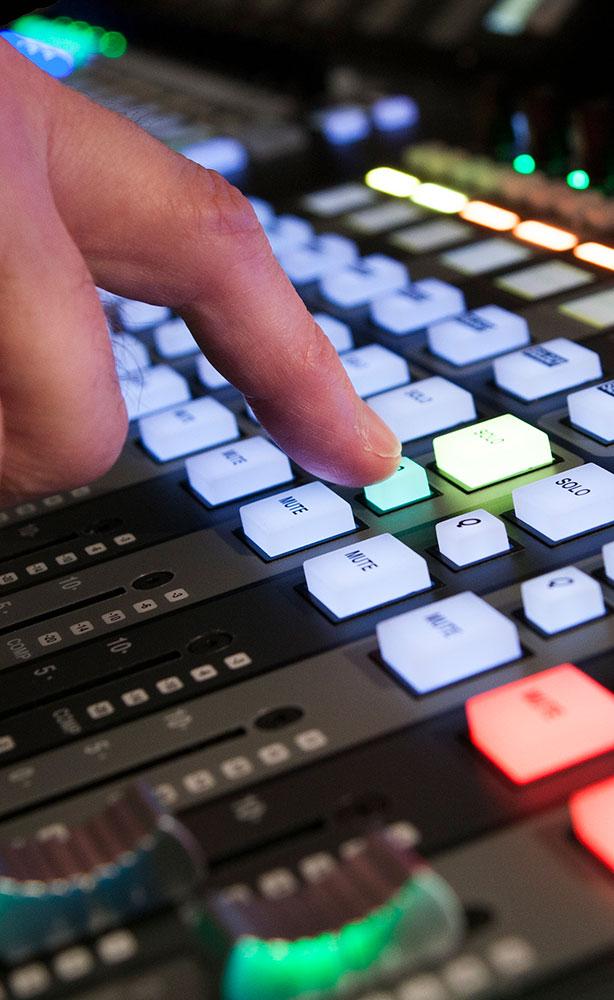

El aclamado sistema Super-Q de SSL ofrece una flexibilidad sin precedentes en el flujo de trabajo con solo pulsar un botón. Super-Q permite al usuario «desplegar» los elementos o destinos que contribuyen a un fader o ruta seleccionados en toda la superficie de control. Funciona con todos los tipos de rutas; al pulsar el botón «Q» de un canal en el panel de faders, o en las interfaces de pantalla táctil o TaCo Screen Query, se muestran los buses de mezcla a los que se dirige el canal. Al consultar un bus de mezcla, solo se mostrarán los canales que contribuyen a esa mezcla. Al pulsar el botón «Q» de un VCA, se mostrarán todos los canales bajo su control.

Super-Q también muestra los niveles de envío hacia y desde las mezclas, lo que permite un control instantáneo y preciso de la mezcla, ya sea desde una vista centrada en los canales o en las mezclas. Estas señales pueden visualizarse en los codificadores giratorios situados en la parte superior de cada banda de faders o «trasladarse» automáticamente a los faders.

Super-Q cuenta con dos modos: el modo «Compressed» muestra una vista centrada únicamente en las rutas de audio que contribuyen a la ruta consultada o proceden de ella. El modo «Expanded» ofrece capas y bancos definidos por el usuario, lo que permite a este disponer exactamente dónde desea que aparezca cada canal en la interfaz. Los modos se pueden configurar en función del tipo de ruta, lo que proporciona al usuario un control total sobre su flujo de trabajo.

Una nueva opción denominada «Query to Focus Fader» asigna la ruta consultada al Focus Fader. Una nueva tecla de usuario «Clear Query» ofrece un método rápido para salir del modo Query utilizando siempre el mismo botón.

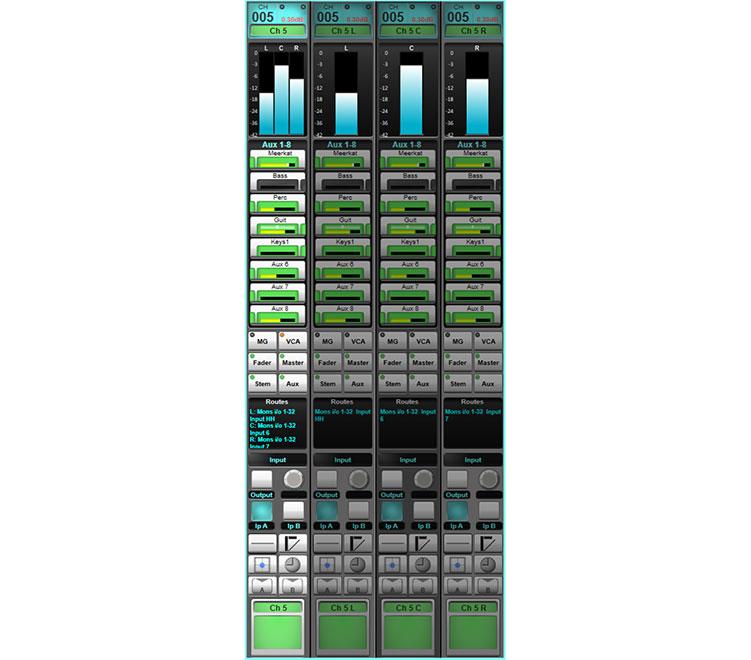

A veces, lo más sencillo es lo mejor. Nuestra exclusiva función Spill permite agrupar los canales individuales de una ruta 5.1, 4.0, LCR o estéreo bajo un único fader. A continuación, Spill los distribuye, cuando lo necesites, por las bandas de faders adyacentes para que puedas ajustarlos o editarlos... y, cuando hayas terminado, vuelve a agruparlos. Así ahorras espacio en la disposición y facilitas enormemente la manipulación de elementos multicanal.

El panel Master Tile reúne controles de automatización y botones de grupos de silencio junto con un fader maestro (que se puede asignar y bloquear a cualquier ruta de señal), el fader Focus (que puede seguir la ruta seleccionada o bloquearse en una ruta específica) y un conjunto de teclas de usuario asignables. El panel también cuenta con nuestro flexible sistema de solo y talkback. Dos buses de solo individuales, cada uno con controles de nivel de selección y pulsación dedicados, alimentan tres canales de solo que pueden utilizarse, por ejemplo, con un monitor de suelo, auriculares y alimentaciones intraauriculares. Una mini-matriz de botones de selección de solo y de selección de salida permite enrutar cualquiera de los dos buses de solo, o ambos, a cualquiera o a todas las salidas de solo de forma rápida y sencilla. Hay dos canales de talkback, cada uno de los cuales puede alimentar salidas auxiliares y/o salidas directas y cuenta con controles y botones de enrutamiento dedicados que siguen la misma lógica. La fuente de solo predeterminada para cada canal de solo puede proceder de cualquier punto del sistema Live (incluidas las salidas de matriz) o de seis entradas de solo externas. Un nuevo modo Broadcast Solo incluye funciones típicas de las aplicaciones de radiodifusión, como Solo Dim para cada canal de solo y una función de atenuación automática. Solo y Talkback no consumen recursos del recuento total de rutas de la consola.

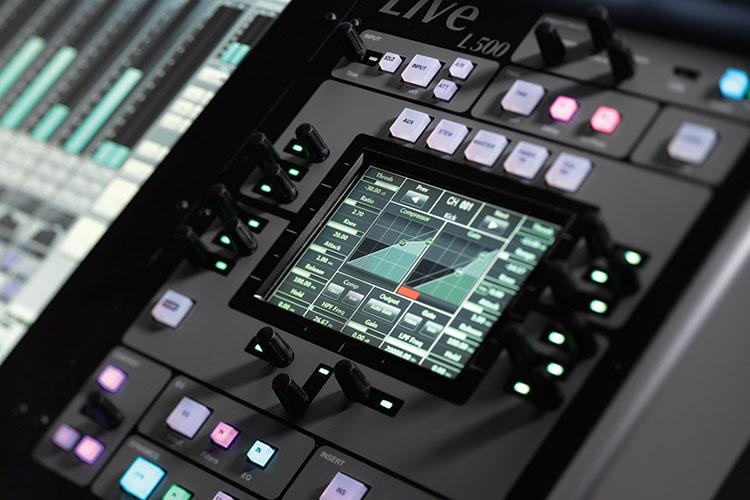

Para aquellos que prefieren los controles físicos, el Channel Control Tile ofrece un amplio conjunto de controles físicos y táctiles para el canal seleccionado. Cuenta con una pantalla táctil de alta resolución de 7,5 pulgadas rodeada por 15 controles giratorios. Los paneles de botones específicos situados debajo, destinados a ecualización, dinámica, panoramización y efectos de inserción, activan al instante grupos de parámetros en los controles del panel. Por encima de la pantalla, conjuntos adicionales de controles activan los parámetros de entrada y retardo, y un conjunto de botones de acceso rápido activa los parámetros de configuración de canal, incluyendo auxiliares, grupos de stems, VCA y grupos de silencio, para permitir la configuración de canal mediante controles físicos en lugar de la pantalla táctil principal.

Como cabría esperar de la empresa que introdujo por primera vez la automatización en las consolas hace más de 30 años, las consolas SSL Live cuentan con un sistema de automatización que se beneficia de nuestra inigualable experiencia en el ámbito de los estudios y la radiodifusión.

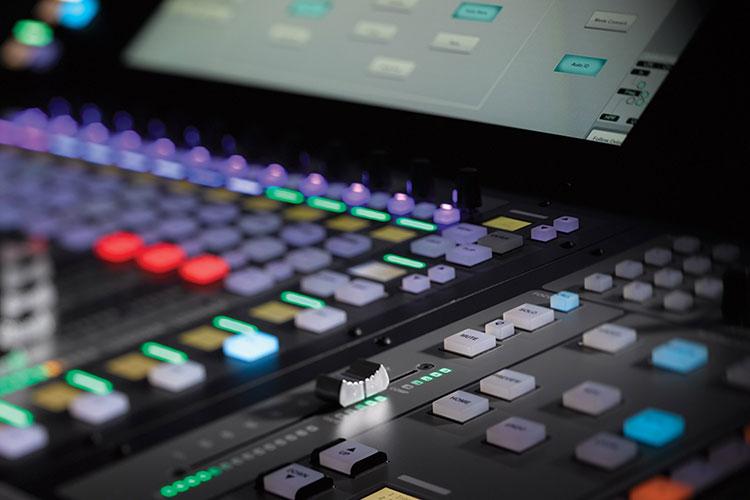

La automatización se controla a través de una interfaz de hardware completa en el panel Master Tile o mediante una interfaz de software que se puede manejar desde la pantalla táctil principal o desde la pantalla del panel Channel Control Tile. La interfaz de automatización también se puede visualizar en el monitor externo opcional. El sistema puede almacenar un número prácticamente ilimitado de escenas de automatización. Una amplia gama de filtros permite al usuario seleccionar exactamente qué ajustes almacena o recupera la consola, no solo a nivel global, sino también para cada escena. Los grupos de escenas permiten la edición absoluta o relativa de todas las escenas seleccionadas en una sola operación. Las escenas se pueden activar manualmente o mediante activadores externos. Las escenas incluyen incluso las imágenes Eyeconix y los ajustes de brillo de la pantalla.
