UMD192 - Estudio

Resumen Características Vídeo Preguntas frecuentes Comprar

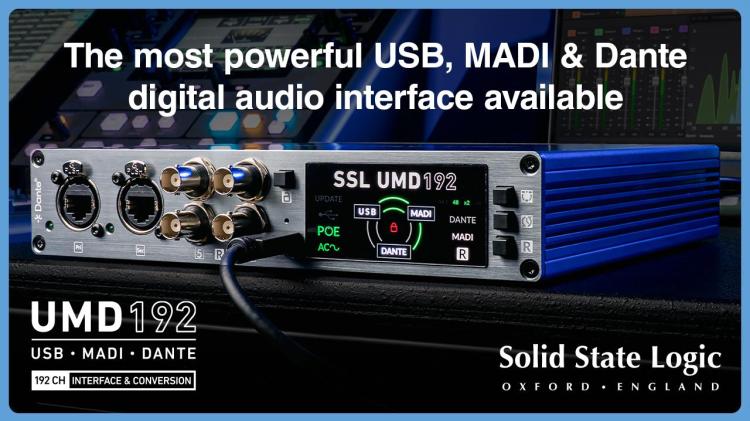

La interfaz de audio digital MADI y Dante más potente del mercado

Solid State Logic se enorgullece de presentar el UMD192, una potente interfaz de audio USB portátil diseñada para satisfacer las exigencias de los estudios de alta gama, el sonido en directo profesional y los entornos de radiodifusión. Con una integración perfecta entre MADI, Dante y USB, la UMD192 ofrece un enrutamiento flexible, un elevado número de canales y un rendimiento sin concesiones para la grabación, la reproducción y la conversión de formatos. Proporciona 192 canales a 96 y 48 kHz, o 128 canales a 192 kHz, en un formato compacto y portátil de ½RU.

Interfaz USB 3.0 para ordenador de 192 canales
Diseñada para estudios de alta gama, sonido en directo profesional y radiodifusión

MADI de 192 canales, 6 conexiones BNC
Con modo redundante para 3 conexiones MADI con doble redundancia

Dante de 192 canales
Dante AoIP totalmente interoperable con compatibilidad con AES67 y ST 2110 (con DDM)

192 canales a 96/48 kHz o 128 canales a 192 kHz
En un formato compacto y portátil de ½RU

Alimentación a través de Ethernet
Se puede utilizar con la entrada de alimentación de CA o con la alimentación del bus USB para garantizar la redundancia

Compatible con Mac y Windows
Plug and play en Mac, controlador ASIO/WDM para Windows

El puente perfecto entre USB, MADI y Dante

Diseñado para ofrecer versatilidad, el UMD192 admite audio bidireccional entre dos formatos cualesquiera —MADI, Dante o USB—, mientras que el tercer formato puede recibir una señal dividida. Esto lo convierte en la solución ideal para conectar varios dispositivos conectados por MADI a una red Dante, o para la grabación y reproducción de un gran número de canales a través de USB 3.0.

En cuanto a la red, el UMD192 ofrece un sistema Dante AoIP totalmente interoperable con compatibilidad con AES67 y ST 2110 (con DDM), así como una latencia Dante ultrabaja de tan solo 0,25 ms. El UMD192 ofrece opciones de sincronización flexibles a través de MADI o Dante, cubriendo frecuencias de muestreo de 44,1 a 192 kHz. Con seis pares MADI BNC, el UMD192 también se puede configurar en modo redundante, lo que permite tres conexiones MADI con doble redundancia para flujos de trabajo de retransmisión y directo de misión crítica.

La solución integral para estudio, directo y retransmisión

El UMD192 es el complemento perfecto para instalaciones SSL Oracle u ORIGIN con conversión Dante o MADI, y constituye una interfaz informática ideal para los sistemas Harrison 32Classic con Dante. El UMD192 es una potente solución para los usuarios de consolas que no sean de SSL en entornos de sonido en directo, radiodifusión, estudio y posproducción, o en cualquier estudio basado en DAW que utilice Dante o MADI.

Con una flexibilidad sin igual y una conectividad sólida, el UMD192 es el compañero perfecto para los ingenieros que trabajan en entornos de sonido en directo, radiodifusión, posproducción y estudio. Ya sea como interfaz de alta capacidad o como puente de formatos, el UMD192 mantiene los flujos de trabajo optimizados y preparados para el futuro.

Su versatilidad lo convierte en un equipo igualmente valioso en una amplia variedad de entornos de audio profesional. Desde la grabación y mezcla de música para radiodifusión —especialmente cuando se combina con el SSL System T— hasta sesiones de estudio con un gran número de canales, el UMD192 ofrece una integración perfecta y un rendimiento sólido.

Control intuitivo del panel frontal

El panel frontal del UMD192 cuenta con indicadores claros y de gran visibilidad que proporcionan información en tiempo real sobre el flujo de señal, la sincronización de la frecuencia de muestreo, el estado de alimentación y la conectividad de red, lo que te permite mantener el control incluso en situaciones de presión. Los controles del panel frontal del UMD192 están bloqueados de forma predeterminada para proteger tu configuración predefinida y evitar cambios accidentales en los ajustes. Mantén pulsado el botón del candado para desbloquear temporalmente los demás controles y cambiar de modo.

Bloqueo: mantén pulsado para desbloquear los demás controles del panel frontal. Mantén pulsado hasta que el símbolo rojo del candado situado en el centro del círculo del panel indicador se apague.
Modo: pulsa este botón para ir cambiando entre los distintos modos de flujo de señal.
Fuente de reloj: pulsa para alternar entre Dante y MADI como fuente de reloj.
Redundancia MADI: pulsa para activar o desactivar la redundancia MADI. El modo redundante se aplica a todos los puertos MADI.

Potencia flexible y redundancia

El UMD192 admite múltiples fuentes de alimentación —red eléctrica de CA, alimentación a través de Ethernet (PoE) y USB—, lo que ofrece a los ingenieros opciones de implementación flexibles y la posibilidad de incorporar redundancia en sus configuraciones. Cada fuente de alimentación puede utilizarse por separado o en combinación para garantizar la conmutación por error. Por ejemplo, la entrada de CA puede combinarse con un inyector PoE para crear una configuración de alimentación redundante sencilla cuando no se dispone de un conmutador PoE.

Ejemplos de conexión del UMD192

A continuación te ofrecemos algunos ejemplos de cómo puedes utilizar el UMD192 en tu configuración:

Características principales

192 canales a 48/44,1 kHz, 192 canales a 96/88,2 kHz y 128 canales a 192/176,4 kHz
Interfaz compatible con el estándar USB 3.0
Compatible con Mac OS; compatible con Windows mediante el controlador SSL
6 pares MADI-BNC con modo redundante para 3 conexiones MADI con doble redundancia
Dante AoIP totalmente interoperable con compatibilidad con AES67 y ST 2110 (con DDM)
Latencia Dante ultrabaja: tan solo 0,25 ms
Sincronización flexible desde MADI o Dante
Puertos Ethernet reforzados (2 primarios, 2 secundarios) con LED de conexión y actividad
Indicadores claros en el panel frontal que muestran el flujo de señal, la sincronización de la frecuencia de muestreo, el estado de alimentación y la conectividad
Controles intuitivos en el panel frontal, con una función de bloqueo para evitar cambios accidentales durante el funcionamiento.
Varias opciones de alimentación: CA, PoE o USB, con compatibilidad con la redundancia
Diseño ligero y portátil para uso en escritorio, junto a la consola o montado en rack
Cables incluidos: USB-C a C, adaptador USB-A a C, cable de alimentación IEC

Especificaciones técnicas

Requisitos del sistema y especificaciones
, Mac OS 12 y versiones posteriores | Compatible con el estándar Class-Compliant, Plug-and-play, Windows 11. Instalar el controlador ASIO/WDM incluido.

Conectividad:
, conector USB 3.0 tipo C (la caja incluye adaptadores de tipo C a C y de tipo C a A).

Cronometraje

Puede sincronizarse a partir de la red Dante/AoIP o a partir del flujo MADI entrante en el puerto 1. Cuando los puertos MADI están en modo redundante, la señal de reloj MADI procederá de la entrada MADI activa del par redundante.

Para garantizar un rendimiento estable con un gran número de canales en Windows, es posible que se requiera un equipo moderno de alto rendimiento y las optimizaciones de sistema adecuadas. Consulte la Guía del usuario y las preguntas frecuentes.

Tabla de frecuencias de muestreo
