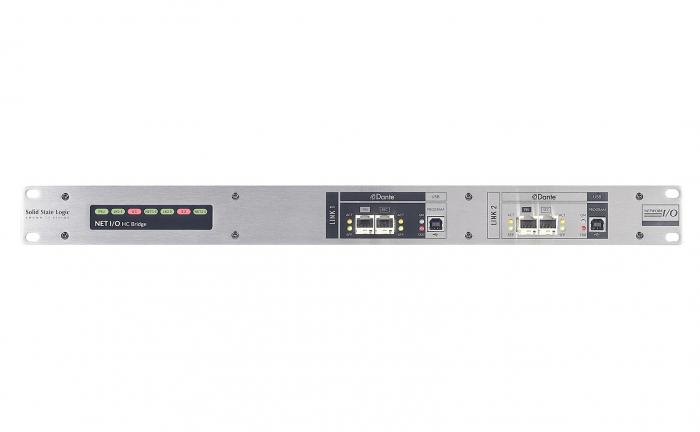

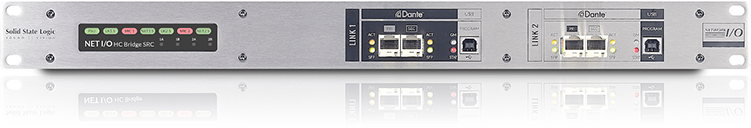

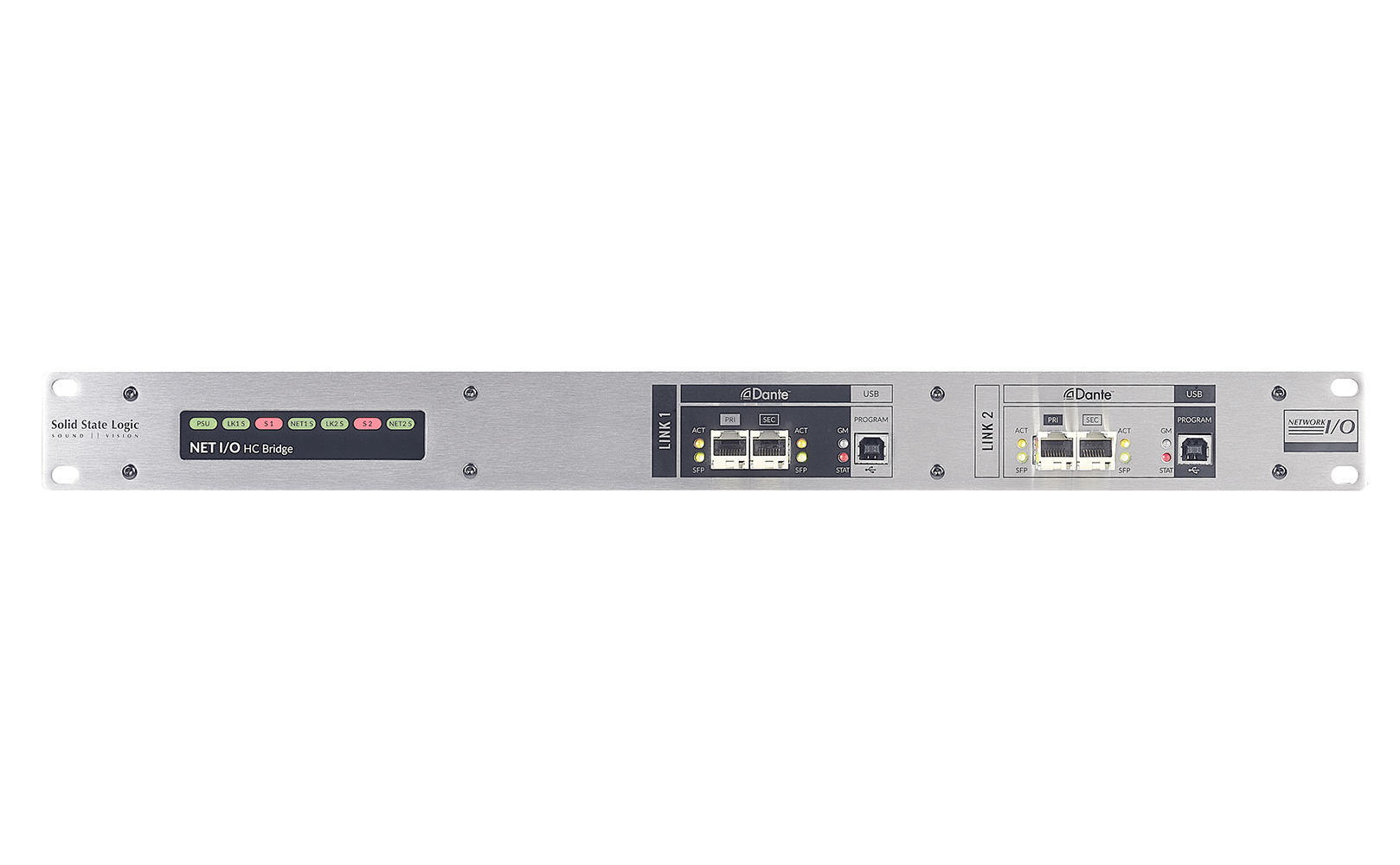

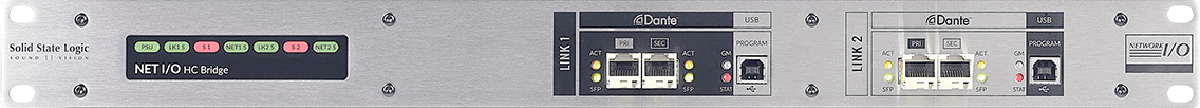

HC Bridge SRC

Como dispositivo autónomo que proporciona conversión o separación de control y detección entre dos redes. La señal de audio serie de la parte trasera de la unidad se transmite mediante un cable (o cables) de fibra óptica entre el HC Link 1 y el HC Link 2. Cuatro módulos SFP de fibra óptica y dos cables de fibra óptica dúplex proporcionan redundancia en la conexión. Como dispositivo autónomo, la unidad puede utilizarse con o sin una consola SSL.

Con el creciente uso de Dante tanto en las unidades móviles como en la infraestructura de festivales y eventos, la posibilidad de realizar una «división de red» desde el escenario resulta muy atractiva para la mezcla de la retransmisión. Una división de Dante o de red es similar a una división MADI, y ofrece ventajas en cuanto a espacio y costes frente a la instalación de racks analógicos adicionales en el escenario y divisores de micrófonos. La conversión de frecuencia de muestreo permite que ambos sistemas utilicen fuentes de reloj independientes. La separación física de las redes a través del HC Bridge permite a cada equipo compartir señales de audio de forma segura sin exponer su red a la otra parte, lo que evita cambios accidentales o maliciosos en la otra red.

Si un sistema requiere el uso de ambas frecuencias de muestreo en la misma red, una unidad de bucle cerrado en la red ofrece un método eficaz para compartir el audio entre los distintos dispositivos. Dante admite múltiples frecuencias de muestreo en la misma red, pero solo los dispositivos con la misma frecuencia de muestreo pueden conectarse entre sí para compartir audio. Existen ejemplos de esta necesidad en giras en directo, instalaciones fijas y retransmisiones musicales, tanto con consolas SSL como con consolas de otros fabricantes.

El sistema SSL T, las consolas SSL Live y las E/S de red admiten Dante y ST 2110 o AES67 en el mismo hardware al mismo tiempo. No es necesaria una conversión independiente entre Dante y ST 2110. Sin embargo, en algunas instalaciones resulta útil separar la infraestructura centrada en el audio (Dante) de la centrada en el vídeo (ST 2110), manteniendo el acceso a estas señales por separado. Esto proporciona las ventajas de ST 2110 cuando se trabaja con audio junto con vídeo, junto con las ventajas de la creación automática de flujos mediante la API de Dante para flujos de trabajo centrados en el audio, especialmente cuando se requiere enrutamiento de audio mono.

Cuando se utiliza como convertidor Dante ST 2110-30, un puente HC es análogo a una conexión SDI o MADI entre un enrutador de audio y uno de vídeo en un sistema de banda base. Al igual que ocurre con muchas decisiones de diseño de infraestructura, el número total de canales utilizados simultáneamente y la capacidad prevista para realizar cambios —o no— influyen en las opciones de conectividad. Un HC Bridge SRC o un HC Bridge pueden utilizarse como convertidor Dante y ST 2110-30 (niveles A, B y C).
