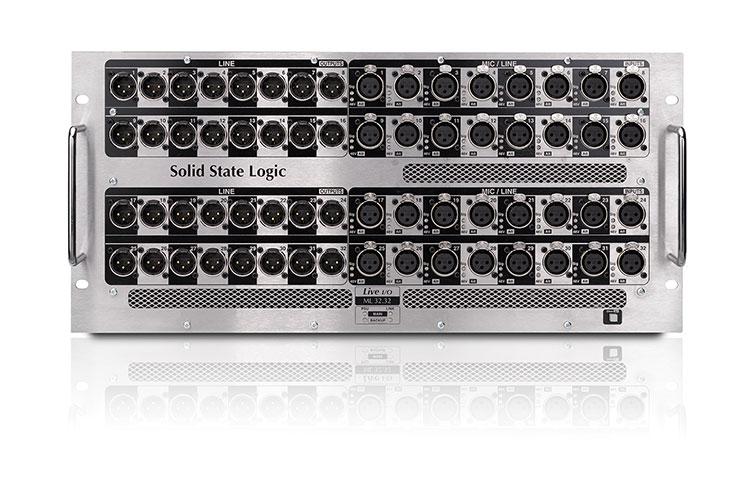

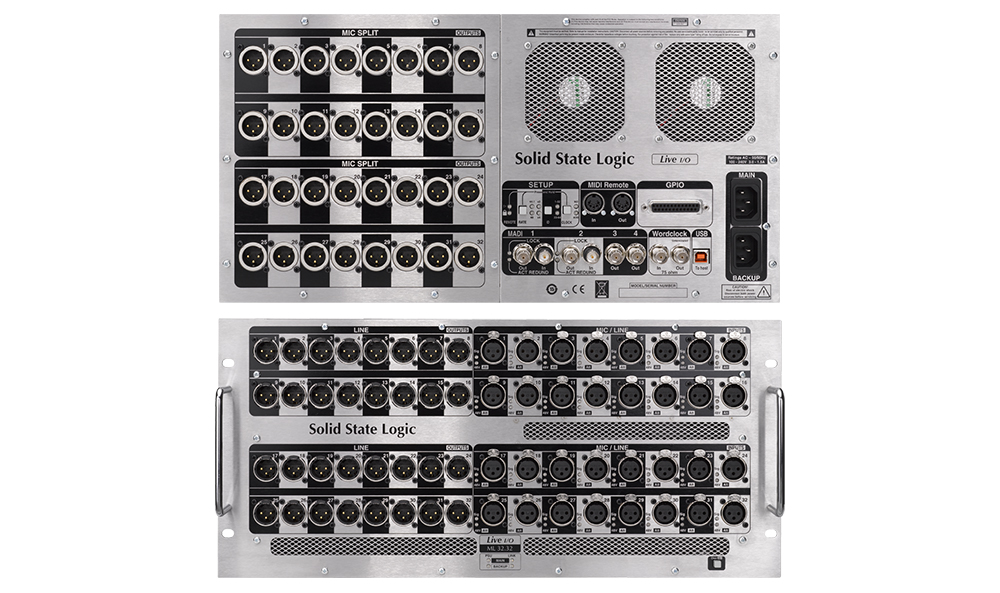

De serie, la caja de escenario analógica ML 32.32 de 5U cuenta con 32 entradas de micrófono/línea SSLSuperAnalogue™ controladas a distancia y 32 salidas de línea en el panel frontal.

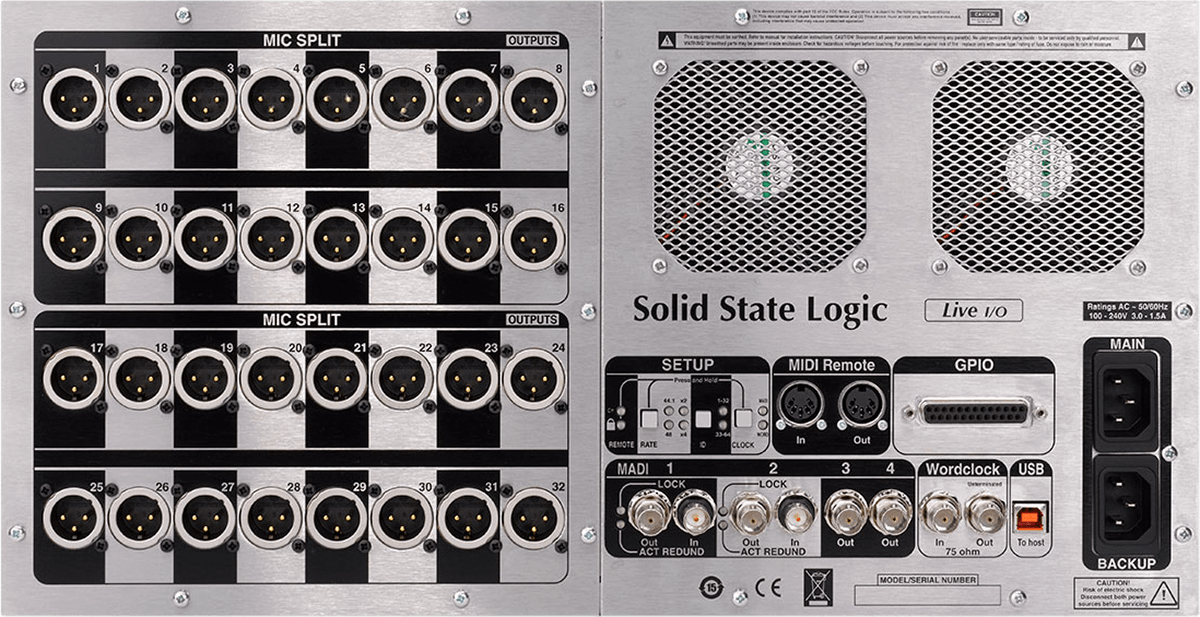

Se pueden utilizar varias unidades para crear sistemas más grandes. Todas las entradas disponen de alimentación fantasma conmutable a distancia. La conversión A/D y D/A se realiza dentro de la caja de escenario, y la unidad estándar cuenta con dos pares de entradas y salidas MADI coaxiales configuradas como un par redundante en el panel trasero. La unidad también incluye un par adicional de salidas coaxiales para conectarse a una segunda consola SSL Live para la mezcla de monitores. También hay un panel de montaje trasero opcional para 32 salidas de micrófono analógicas divididas, que se derivan antes de la electrónica activa de los amplificadores de micrófono/línea (pero después de la inyección de alimentación fantasma). Hay botones de configuración de frecuencia de muestreo y reloj, y un par de conexiones dedicadas para wordclock. También se incluyen conexiones MIDI y GPIO para métodos alternativos de control remoto. Hay disponibles opciones alternativas equipadas únicamente con 32 conexiones de entrada en el panel frontal o 32 conexiones de salida.

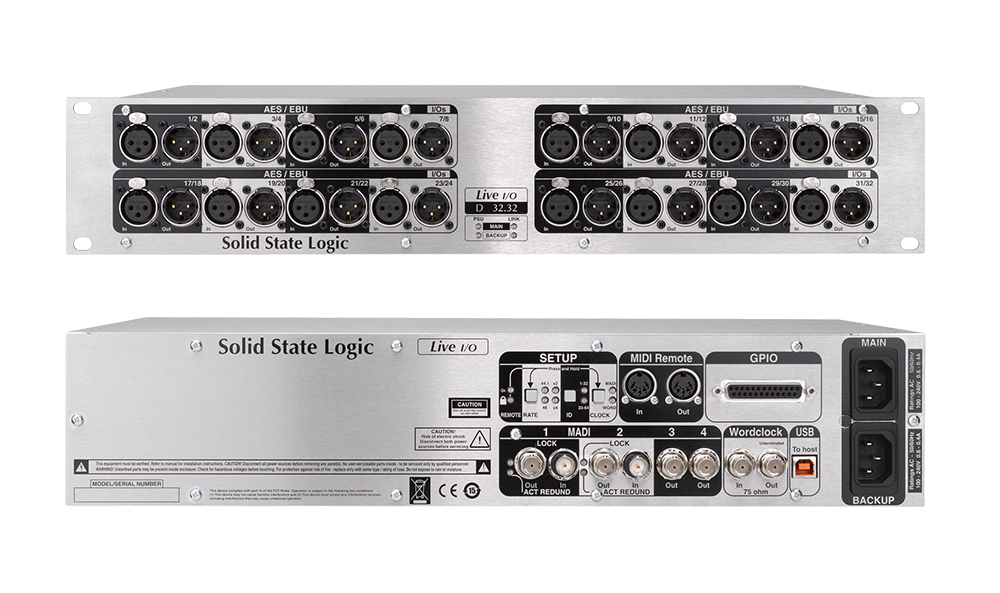

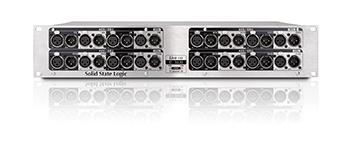

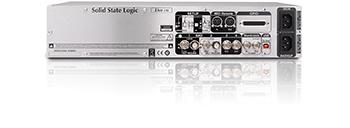

El D 32.32 es una caja de escenario digital de 2U que ofrece 16 pares de conectores XLR AES/EBU en el panel frontal. La frecuencia de muestreo estándar del Live es de 96 kHz y se dispone de conversión de frecuencia de muestreo para todas las conexiones AES/EBU. El panel trasero del D 32.32 cuenta exactamente con la misma conectividad que la caja de escenario analógica, con E/S MADI coaxiales redundantes, salida MADI a una segunda consola, controles de configuración y conectividad para control remoto.

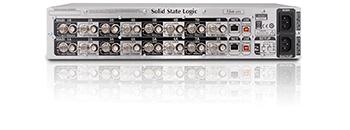

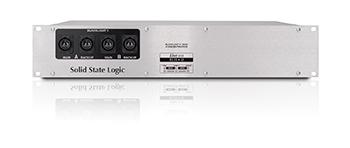

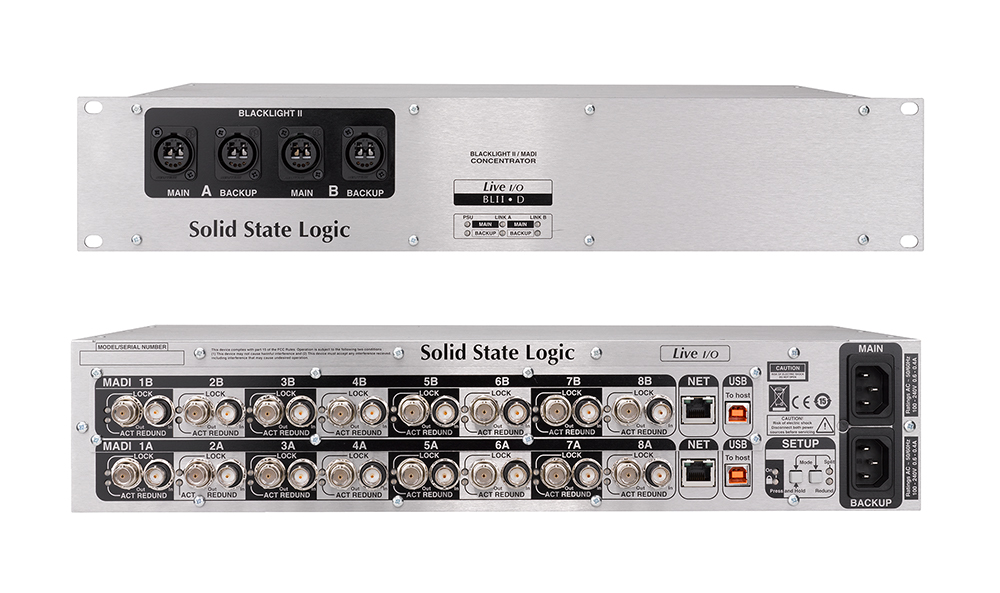

Esta unidad de 2U cuenta con un par redundante de conectores Blacklight II, exclusivos de SSL, en el panel frontal (que se puede ampliar a dos pares). Cada conexión transmite 256 canales de audio a 96 kHz y se utiliza para una conexión por cable eficiente con la consola. El panel trasero ofrece 8 pares redundantes de conectores MADI coaxiales (que se pueden ampliar a 16 pares). Este dispositivo de E/S MADI de alta densidad ofrece una interconexión de audio digital impecable entre cualquier configuración de unidades analógicas ML 32.32 y AES/EBU D 32.32 y hasta dos consolas SSL Live.

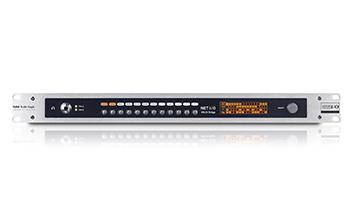

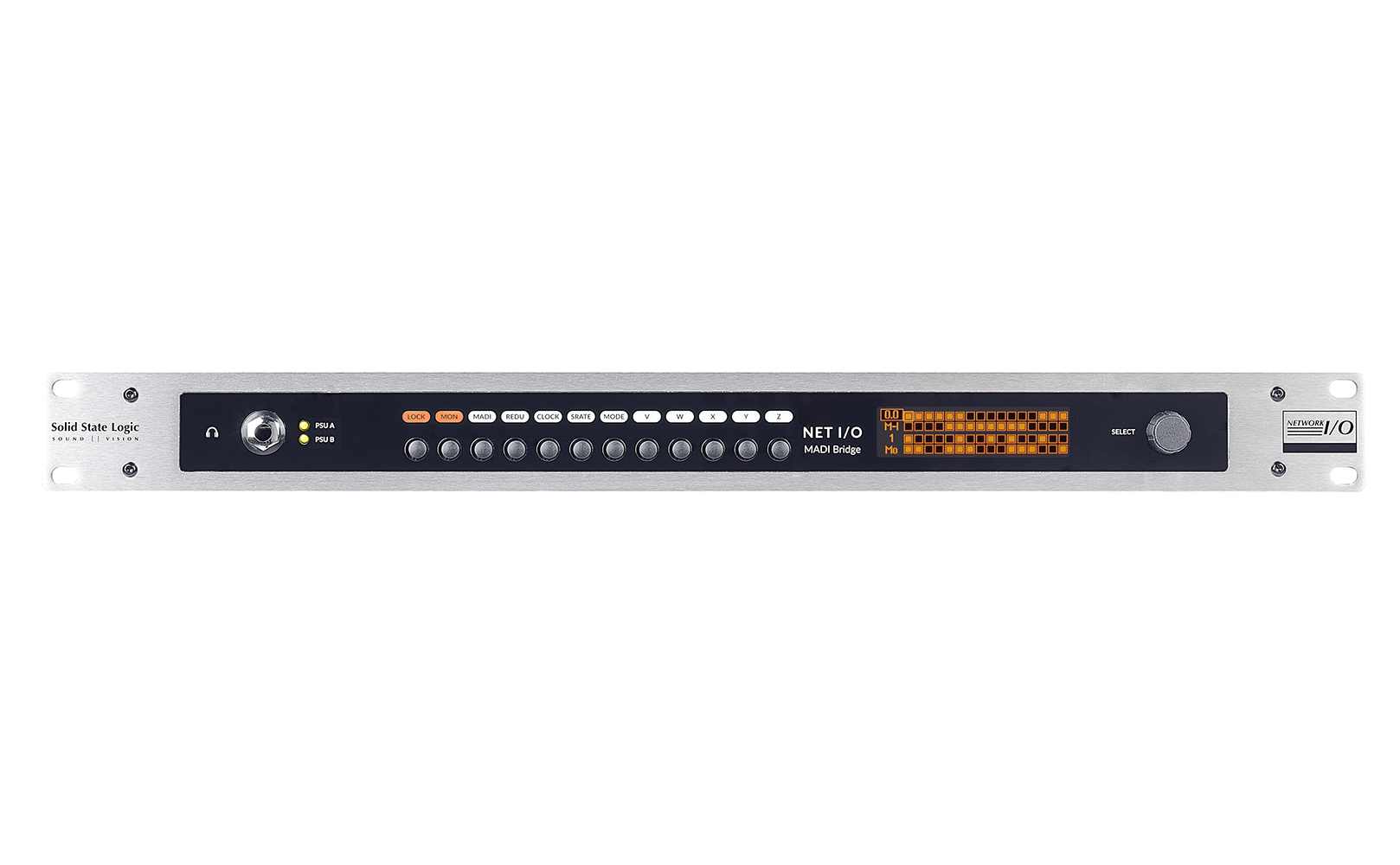

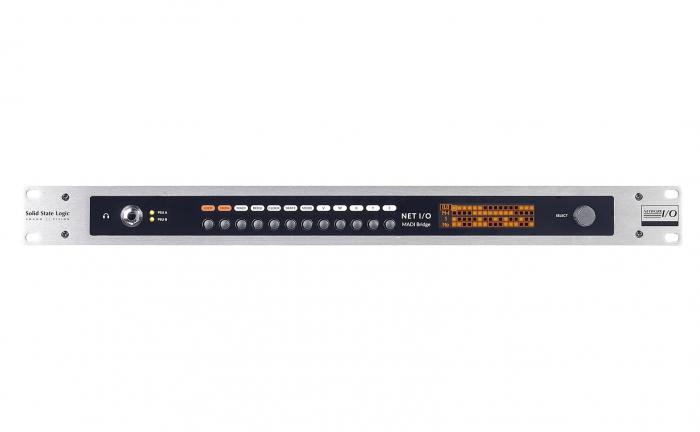

El SSL Network I/O: MADI Bridge permite la conversión bidireccional de formatos entre el formato de audio MADI, estándar del sector, y las redes de audio IP que utilizan Dante.
El Bridge se puede utilizar con cualquier dispositivo MADI estándar, incluidas todas las consolas SSL Live. El MADI Bridge también ofrece conversión bidireccional de frecuencia de muestreo entre cualquier frecuencia asíncrona, desde 44,1 kHz hasta 192 kHz, y la posibilidad de disponer de dominios de reloj independientes entre los dos formatos de audio. Dado que Dante se ha comprometido a cumplir con los estándares AVB y AES67, el Bridge también está preparado para futuros avances en el ámbito del audio en red.
Cuando se utiliza con las consolas SSL Live, el MADI Bridge ofrece 32 canales de audio redundante a 96 kHz. Al conectar todas las consolas Live que funcionan a su frecuencia de muestreo interna de 96 kHz a una red Dante de 48 kHz, el Bridge ofrece un útil modo bidireccional de combinación/división que permite conectar dos flujos MADI de 32 canales a 96 kHz a una única red Dante de 64 canales a 48 kHz.

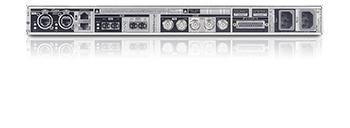

El SSL MADI-Bridge cuenta con una toma de auriculares en el panel frontal (con control de nivel giratorio) y un sistema integrado de enrutamiento de monitorización por auriculares. Los sencillos controles del panel frontal permiten enrutar señales mono o estéreo desde las entradas y salidas MADI o Dante directamente a los auriculares. Una pantalla LCD en el panel frontal proporciona una medición de presencia de señal seleccionable entre cualquiera de las entradas o salidas de los formatos conectados. La fuente de alimentación redundante, los puertos MADI y los puertos de red IP garantizan que el Bridge esté diseñado para un funcionamiento ininterrumpido, manteniendo en funcionamiento los dispositivos críticos y las rutas de audio. Además de las opciones de redundancia de reloj integradas en el controlador Dante, el MADI-Bridge también incluye un par de entradas de sincronización redundantes para su uso como reloj maestro Dante auto-redundante. El túnel de control MADI de 32 bits permite utilizar un par de MADI Bridges para transmitir el audio y los bits de usuario de un flujo MADI completo a través de una red. Ahora es muy sencillo ubicar de forma remota micrófonos MADI existentes o aumentar la rentabilidad de un cable de fibra óptico existente más allá de un único flujo MADI.
Características principales
